Description
Code & Description
| Code | Description | Unités / palette |
|---|---|---|
| LFAB4024HS | Irréversible, 24 Vcc, rapide, avec encodeur magnétique et butée mécanique en fermeture | 18 |
| Code | Description | Unités / palette |
|---|---|---|

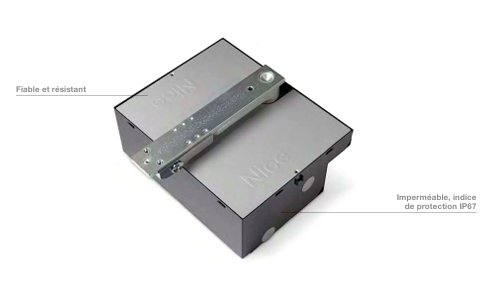

| LFABBOX4 | Caisson de fondation en cataphorèse avec fin de course mécanique en ouverture. Doté de levier de fixation de vantail | 18 |
| LFABBOX4I | Caisson de fondation INOX avec fin de course mécanique en ouverture. Doté de levier de fixation de vantail | 18 |
REMARQUE : débrayage par clé pouvant être librement combiné en choisissant parmi les modèles MEA2 et MEA3.
Accessoires communs
| Code | Description | Unité | Emball. |
|---|---|---|---|
| PS324 | Batterie 24 V avec chargeur de batterie intégré | 1 | 1 |
| BMA3 | Débrayage avec clé à levier | 1 | 1 |
| MEA5 | Clé à levier pour débrayage | 4 | 4 |
| BMA1 | Accessoire pour ouvertures jusqu’à 360° (vantaux ≤ 3,5 m) | 1 | 1 |
| PLA10 | Serrure électrique 12 V verticale | 1 | 1 |
| PLA11 | Serrure électrique 12 V horizontale | 1 | 1 |
| SYKCE | Kit solaire (panneau SYP + boîtier PSY24, contrôle de charge) | 1 | 1 |
| TS | Panneau de signalisation | 1 | 1 |
Découvrez davantage à la page → 54.
Caractéristiques techniques
| Code | LFAB4024HS |
|---|
Caractéristiques électriques
| Alimentation (Vcc) | 24 |
|---|---|
| Absorption (A) | 7 |
| Puissance (W) | 170 |
Performances
| Vitesse (tr/min) | > 3 |
|---|---|
| Couple (Nm) | 200 |
| Cycle de travail (cycles/heure) | 50** |
Dimensions & caractéristiques générales
| Degré de protection (IP) | 67 |
|---|---|
| Temp. de fonctionnement (°C min./max.) | -20 ~ +55 |
| Dimensions (mm) | 375 × 225 × 110 h* |
| Poids (kg) | 12,5 |
* Avec caisson de fondation. ** La valeur indiquée doit être divisée par deux si l’ouverture est jusqu’à 180° (accessoire BMA1).
| Caisson de fondation | Poids (kg) |
|---|---|
| LFABBOX4 | 14,4 |
Compatibilité avec les systèmes de commande et accessoires
Centrale / Récepteur
- Intégré* — OXIBD / OXILR
Émetteur
- ERA INTI — 2 canaux, 433,92 MHz, colorés
- ERA ONE / MYGO — 1, 2, 4 ou 9 canaux, 433,92 MHz
- ERA ONE BD / MYGOBD / ERA ONE LR
- ERA FLOR / DOMÌ
Photocellule & bords sensibles
- EPS — Slim / EPM — Medium / EPL — Large
- EPSB — Slim, BlueBus / EPMB — Medium, BlueBus / EPLB — Large, BlueBus
- EPMOR — Medium, à réflexion
- EPMORB — Medium, BlueBus, à réflexion
- EPMOW — Medium, sans fil autosynchronisées
- F210 — Synchronisées, orientables / FT210 — Pour bords sensibles
- F210B — BlueBus / FT210B — Pour bords sensibles, BlueBus
Clignotant & Éclairage
- ELAC
- ELDC
- WLT — Éclairage multifonction à LED
* Récepteur radio non compatible avec les fonctionnalités O-Box du système Opera.
